MessageSujet: Anatomie d'un réservoir   Anatomie d'un réservoir EmptyLun 24 Juil 2017 - 1:32

J'ai créé ce post pour le forum SF, mais peut être que ça pourrait être utile ici. De mémoire, les trappes NTV sont identiques, donc...

Citation :
A part de l'essence qu'y a t-il dans nos résas?

juste pour mettre en image ce que l'on savait déjà, à savoir 2 tuyaux qui débouchent à l'arrière droit du résa...

Anatomie d'un réservoir Dscf9812

Un petit qui est la mise à l'air libre, un gros qui est le trop plein. (La tof permet de voir que la partie supérieure est en fait formée de 2 tôles soudées)

Anatomie d'un réservoir Dscf9813

Anatomie d'un réservoir Dscf9814

Le gros (à gauche) débouche côté trappe dans la "cuvette" formée par l'emplacement de la trappe et évacue un éventuel débordement de carburant. On voit les 3 taraudages pour les vis de la trappe.

Anatomie d'un réservoir Dscf9816

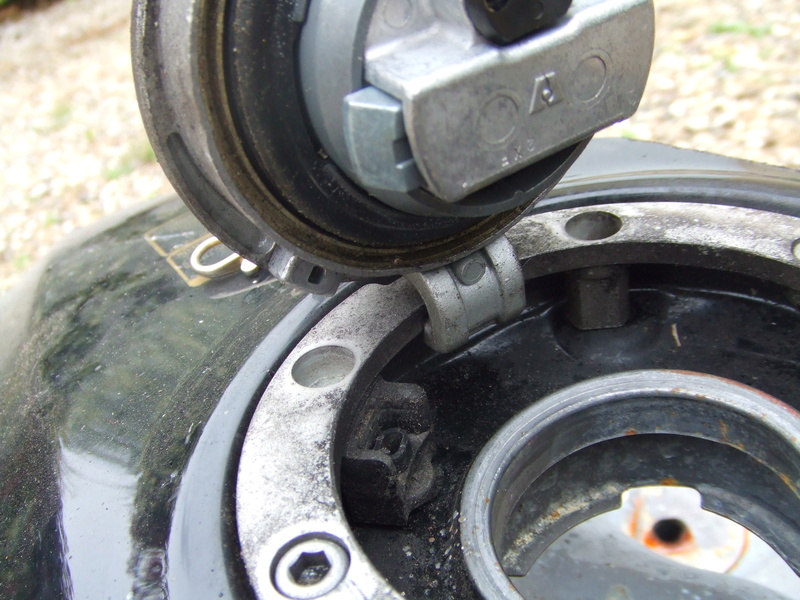

Le plus petit vient en face du système de mise à l'air libre de la trappe (il concorde avec la ventilation interne du bouchon quand celui ci est fermé)

Anatomie d'un réservoir Dscf9815

Les 2 tubes ressortent à l'arrière droit du résa, et sont prolongés (sur la machine) par des durites qui ressortent sur le côté, en bas.

On peut noter la petite plaque brasée qui empêche les tubes de vibrer (et donc de casser au bout d'un moment)

Anatomie d'un réservoir Dscf9818

Demande de précisions, donc suite du post:

theturtle84 a écrit:
as tu des photos plus précises de la zone basse des tubes ? interieur et extérieur,  merci.
comment fonctionne le robinet et donc le réservoir quand on passe en réserve ?

Les sorties des tuyaux:
Anatomie d'un réservoir Dscf9819

Anatomie d'un réservoir Dscf9822

Le robico tel qu'il se présente monté, dans le résa:

Anatomie d'un réservoir Dscf9820

Sans son filtre: en position 'open', seul le tube permet le passage du carburant, il reste donc une hauteur d'essence équivalente dans le résa

Anatomie d'un réservoir Dscf9821

En position 'réserve', le tube est bypassé, par un perçage dans le fond du puits de ce tube (donc lui est fermé en 'open'):

Anatomie d'un réservoir Dscf9824


Et bien sûr, j'ai rajouté ça dans la section petites annonces: "résa noir à vendre..."

Citation :


A ressouder un peu, mais intérieur quasi pas oxydé et de toutes façons facile d'accès pour le dérouiller...

Anatomie d'un réservoir Dscf9825

Pas cher, possibilité de plusieurs colis, mais lot indivisible...... Mort de rire !

NB: Le résa était difficilement récupérable:

Anatomie d'un réservoir Dscf9413

Anatomie d'un réservoir Dscf9412
Revenir en haut Aller en bas
tourist

Participant idéal
Participant idéal
tourist

Masculin Nombre de messages : 4662
Age : 52
Localisation : celles(belgique)
Prénom : yvan
Moto(s) : honda vtc 500 1984

Date d'inscription : 10/07/2010

Anatomie d'un réservoir Empty
MessageSujet: Re: Anatomie d'un réservoir   Anatomie d'un réservoir EmptyLun 24 Juil 2017 - 1:38

c'est toujours bon de s'instruire Clin d'oeil Trinquons !
Revenir en haut Aller en bas
DiBingo

Premier inscrit
Premier inscrit
DiBingo

Masculin Nombre de messages : 35875
Age : 50
Localisation : Hérault
Prénom : Manu
Moto(s) : Multi V2 Honda
Date d'inscription : 27/08/2008

Anatomie d'un réservoir Empty
MessageSujet: Re: Anatomie d'un réservoir   Anatomie d'un réservoir EmptyLun 24 Juil 2017 - 2:29

Je ne me souviens plus de celui des NTv, mais en tous cas,
ça colle très bien à celui des Deauville 650 ! Excellent !

Surtout les 2 sorties "à tubes" en dessous !

Merci Denis ! Respect !
Revenir en haut Aller en bas
http://www.v2-honda.com
tempus fugit

Fan de chichourle
tempus fugit

Masculin Nombre de messages : 1213
Age : 61
Localisation : Haute Provence
Prénom : Serge
Moto(s) : Deauville 2002
Date d'inscription : 30/07/2015

Anatomie d'un réservoir Empty
MessageSujet: Re: Anatomie d'un réservoir   Anatomie d'un réservoir EmptyMar 25 Juil 2017 - 20:09

Sujet intéressant car quoi de plus ordinaire qu'un réservoir, et là nous apprenons comment et pourquoi.
Merci pour le reportage bien détaillé. Clin d'oeil
Revenir en haut Aller en bas
leskoi


leskoi

Masculin Nombre de messages : 100
Age : 58
Localisation : 95320
Prénom : Philippe
Moto(s) : 650 Deauville/VT500E/650NTV (hs)
Date d'inscription : 13/10/2011

Anatomie d'un réservoir Empty
MessageSujet: Re: Anatomie d'un réservoir   Anatomie d'un réservoir EmptyJeu 14 Nov 2019 - 0:07

Bravo et merci Denis.
Puisqu'on parle de l'anatomie des réservoirs, savez-vous où se trouve la jauge à essence (quand il y en a une) et à quoi elle ressemble ?
A ma connaissance il n'y en a pas sur les VT, la NTV et la Deauville 650.
Il paraît qu'il y en a sur certaines CX (les CX turbo, CX650E, ....) , sur les Transalp 700 et sur la PC800.
Pour les autres je ne sais pas.
La raison c'est que j'aimerais étudier la possibilité d'adapter un système de jauge à essence sur ma titine. Depuis que je roule en V2 (NTV, Deauville et maintenant VTE) j'en ai marre de toujours devoir surveiller mon kilometrage pour savoir quand je dois repasser à la pompe.
Je n'ai rien trouvé là dessus dans le forum. Certains se soient déjà penchés sur la question ?
Faisable, pas faisable ?
Revenir en haut Aller en bas
DiBingo

Premier inscrit
Premier inscrit
DiBingo

Masculin Nombre de messages : 35875
Age : 50
Localisation : Hérault
Prénom : Manu
Moto(s) : Multi V2 Honda
Date d'inscription : 27/08/2008

Anatomie d'un réservoir Empty
MessageSujet: Re: Anatomie d'un réservoir   Anatomie d'un réservoir EmptyJeu 14 Nov 2019 - 13:17

Huuum, c'est hors sujet à mon avis. Doute

Tu aurais du ouvrir un nouveau sujet Philippe. Clin d'oeil
Revenir en haut Aller en bas
http://www.v2-honda.com
leskoi


leskoi

Masculin Nombre de messages : 100
Age : 58
Localisation : 95320
Prénom : Philippe
Moto(s) : 650 Deauville/VT500E/650NTV (hs)
Date d'inscription : 13/10/2011

Anatomie d'un réservoir Empty
MessageSujet: Re: Anatomie d'un réservoir   Anatomie d'un réservoir EmptyJeu 14 Nov 2019 - 14:50

Ah mince, j'y ai bien pensé et puis j'ai eu peur de me faire sermonner parce que ça traitait quand même de l'anatomie du reservoir.... mes neurones ne doivent pas être sur la bonne longueur d'onde !
Faut-il que je créée un nouveau sujet du style "comment est la jauge dans votre réservoir" ?
Revenir en haut Aller en bas
DiBingo

Premier inscrit
Premier inscrit
DiBingo

Masculin Nombre de messages : 35875
Age : 50
Localisation : Hérault
Prénom : Manu
Moto(s) : Multi V2 Honda
Date d'inscription : 27/08/2008

Anatomie d'un réservoir Empty
MessageSujet: Re: Anatomie d'un réservoir   Anatomie d'un réservoir EmptyJeu 14 Nov 2019 - 19:42

Oui, c'est bien ça merci ! Respect !

Ouvre un nouveau sujet s'il te plait (dans cette même rubrique commune).

Qu'on puisse parler distinctement de jauge.
Toutes nos motos n'en sont pas pourvues et si le sujet s'étendait,
celui de base dont parle Denis serait ici en retrait.

Quand à sermonner, c'est pas à ce point quand même ? si ? Je suis vert !

Edit : suite ici donc : [Vous devez être inscrit et connecté pour voir ce lien]
