 deauville 650 jauge carburant sans soudure

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
micool


micool

Masculin Nombre de messages : 19
Age : 59
Localisation : Haute-Marne
Prénom : Jean-Michel
Moto(s) : Deauville 650 de 2004
Date d'inscription : 16/04/2022

deauville 650 jauge carburant sans soudure Empty
MessageSujet: deauville 650 jauge carburant sans soudure   deauville 650 jauge carburant sans soudure EmptyMar 14 Juin 2022 - 14:31

Bonjour à tous.
Je suis passé d'une 125 avec jauge à essence à une 650 sans.
Ce n'est pas indispensable mais bien agréable.
Aussi j'ai cherché à faire le moins de modification possible et notamment à ne pas avoir à souder après un éventuel perçage.
Alors voici la modif qui est en cours :

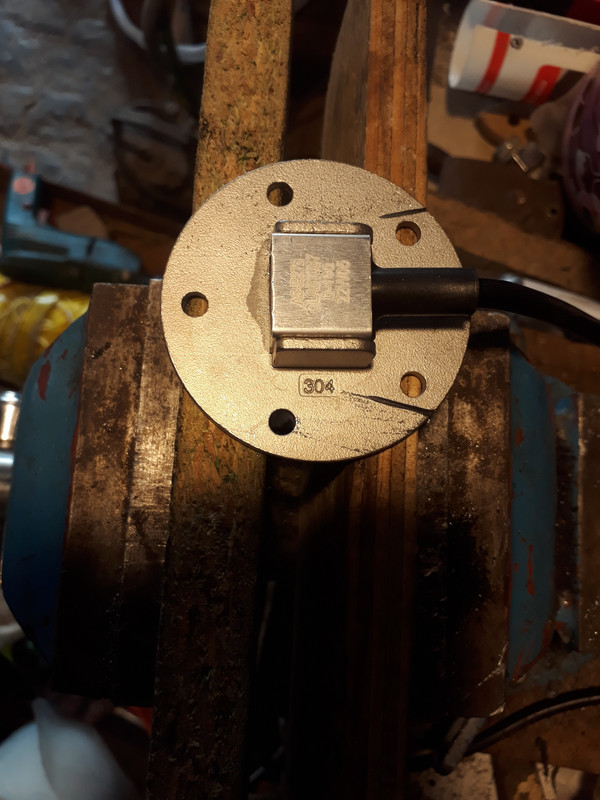

deauville 650 jauge carburant sans soudure 1-tape

deauville 650 jauge carburant sans soudure 1-tape

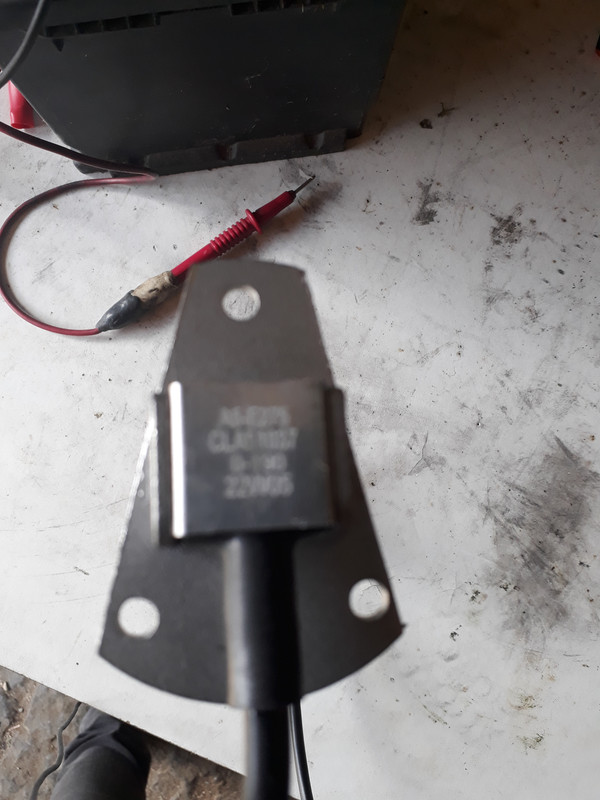

deauville 650 jauge carburant sans soudure 2-tape

deauville 650 jauge carburant sans soudure 2-tape


Réduire les dimensions pour pouvoir le rentrer dans le réservoir.

deauville 650 jauge carburant sans soudure 4-tape

deauville 650 jauge carburant sans soudure 4-tape

Lui mettre des pattes de fixation.

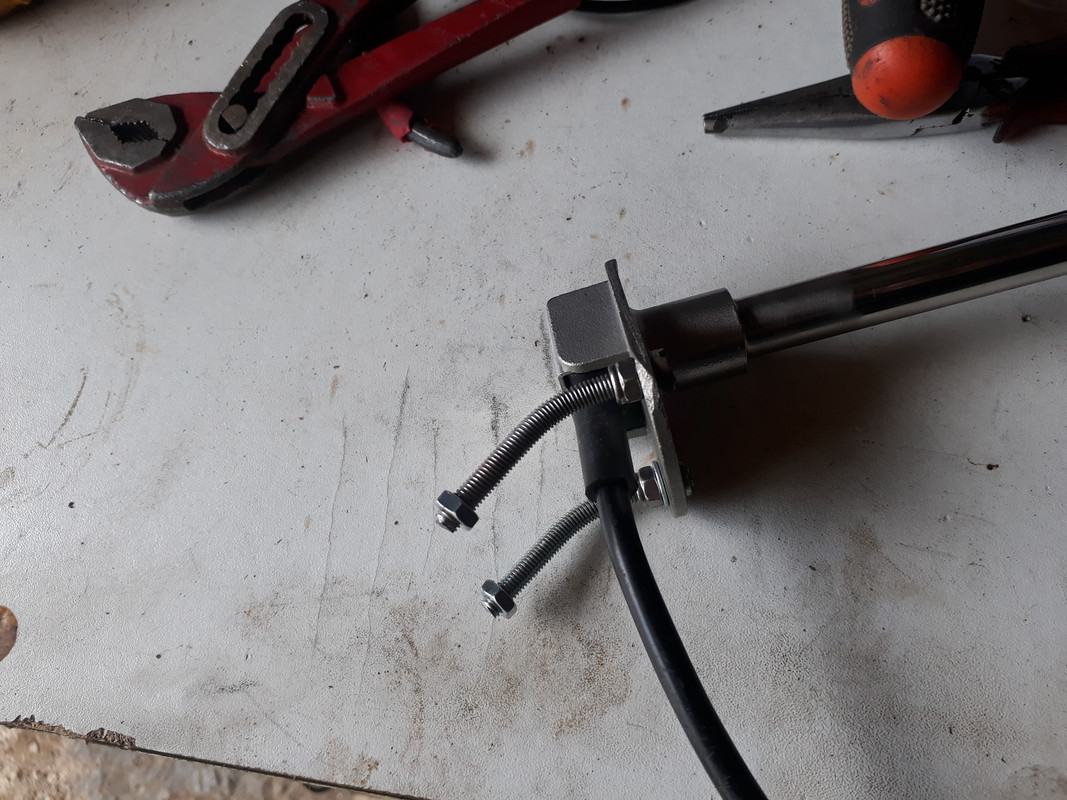

deauville 650 jauge carburant sans soudure 5-tape

deauville 650 jauge carburant sans soudure 5-tape

Régler l'inclinaison de la tige qui guide le flotteur.

deauville 650 jauge carburant sans soudure 3-per-age-aimant

deauville 650 jauge carburant sans soudure 3-per-age-aimant

Percer les trous de fixation.
Avec un aimant en dessous pour récupérer les copeaux.

<a href="https://postimg.cc/YGbVcxvS" target="_blank"><img src="https://i.postimg.cc/YGbVcxvS/7-angle.jpg" alt="7-angle"/></a>

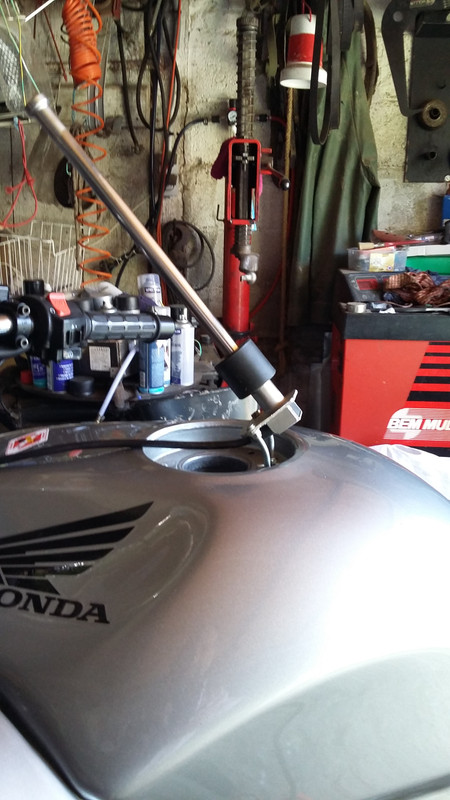

deauville 650 jauge carburant sans soudure 7-angle

Vérification de l'entraxe et réglage de l'angle d'inclinaison .

deauville 650 jauge carburant sans soudure 6-tape

deauville 650 jauge carburant sans soudure 6-tape

Vue de la position de la jauge dans le réservoir.
Le réglage de la pente dans la largeur du réservoir sera réglé avec les contre écrous intérieurs sur les deux tiges filetées.

deauville 650 jauge carburant sans soudure 9-fix-passage-fil

deauville 650 jauge carburant sans soudure 9-fix-passage-fil

Passage du câble dans le troisième trou.
Puis joint bleu et rondelle pour l'étanchéité.

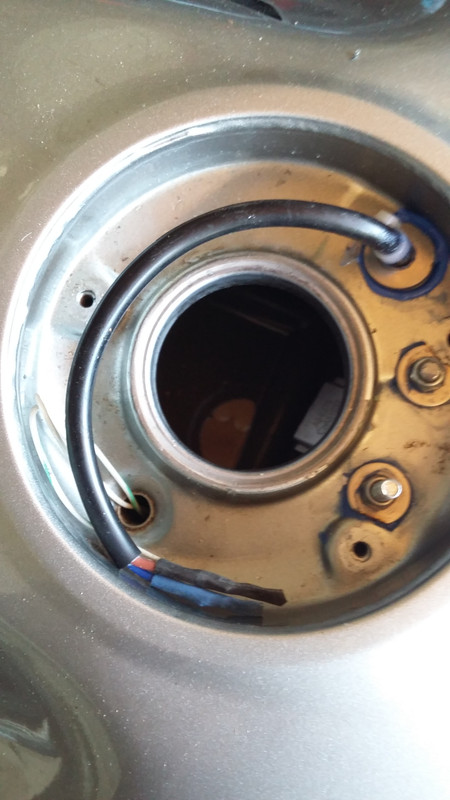

deauville 650 jauge carburant sans soudure 10-connection

deauville 650 jauge carburant sans soudure 10-connection

Raccord et descente de fil téflon dans le trop plein du réservoir.

<a href="https://postimg.cc/vxhKstDB" target="_blank"><img src="https://i.postimg.cc/vxhKstDB/11-connection-sortie.jpg" alt="11-connection-sortie"/></a>

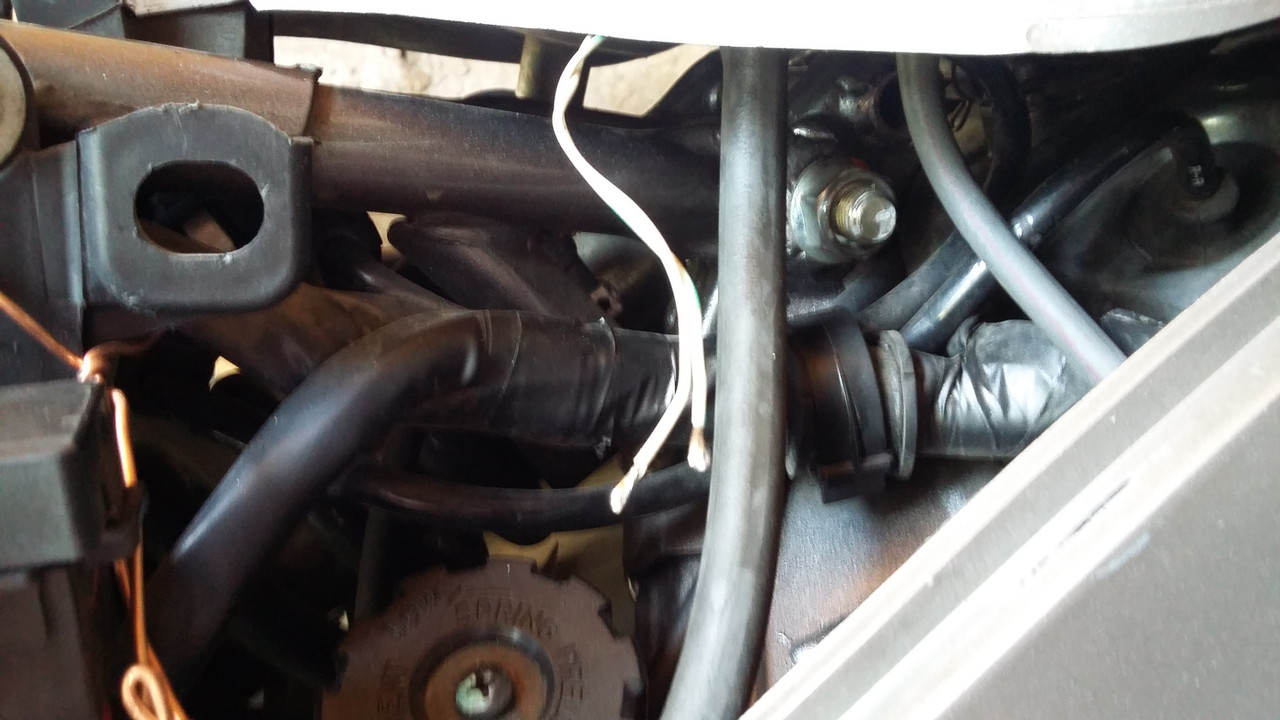

deauville 650 jauge carburant sans soudure 11-connection-sortie

Récupération de fils en faisant une "goutte d'eau" dans le tuyau pour pouvoir les sortir et ré-emboiter le tuyau d'évacuation.

Bien sûr ce système ne sera pas précis sur le niveau maxi, mais c'est bien la fin du réservoir qui nous intéresse.

La tige de jauge que j'ai choisi fait 27.5 cm et va quasiment jusqu'au fond du réservoir vers le filtre du robinet.
Le réglage un peu pénible des contre écrous permet au flotteur de ne pas frotter de paroi dans le réservoir.

Le plus tordu est fait. Plus qu'a installer le mano vers les compteurs.
Je compte symétriser le tableau de bord en mettant un affichage de la température du liquide de refroidissement du coté opposé.

Une suite sera à venir.
Revenir en haut Aller en bas
micool


micool

Masculin Nombre de messages : 19
Age : 59
Localisation : Haute-Marne
Prénom : Jean-Michel
Moto(s) : Deauville 650 de 2004
Date d'inscription : 16/04/2022

deauville 650 jauge carburant sans soudure Empty
MessageSujet: Re: deauville 650 jauge carburant sans soudure   deauville 650 jauge carburant sans soudure EmptyLun 4 Juil 2022 - 10:13

Bonjour à tous.

Voici la suite...
bricolage des patte de fixation des supports de compteur sur le guidon :
deauville 650 jauge carburant sans soudure 20220710

Une bride puis une entretoise puis un équerre .


deauville 650 jauge carburant sans soudure 20220714
Voici la disposition voulue.


deauville 650 jauge carburant sans soudure 20220712
Passage de l'alim et des fils de jauge.


deauville 650 jauge carburant sans soudure 20220711


Par la suite j'ai changé la bride par une de récupération que j'ai modifiée pour réduire l'espace entre la bride et le réservoir quand le guidon est braqué à fond.


deauville 650 jauge carburant sans soudure 20220713
Le montage en place avec brides moins encombrantes.

deauville 650 jauge carburant sans soudure 20220715
Vue de nuit.
Revenir en haut Aller en bas
tempus fugit

Fan de chichourle
tempus fugit

Masculin Nombre de messages : 1870
Age : 65
Localisation : Haute Provence
Prénom : Serge
Moto(s) : Plus de moto en stock
Date d'inscription : 30/07/2015

deauville 650 jauge carburant sans soudure Empty
MessageSujet: Re: deauville 650 jauge carburant sans soudure   deauville 650 jauge carburant sans soudure EmptyLun 4 Juil 2022 - 16:14

Sacré installation!
Faudrait juste que tu n'es un court circuit dans le réservoir. Je suis vert !
Revenir en haut Aller en bas
DiBingo

Premier inscrit
Premier inscrit
DiBingo

Masculin Nombre de messages : 41204
Age : 55
Localisation : Hérault
Prénom : Manu
Moto(s) : Multi V2 Honda
Date d'inscription : 27/08/2008

deauville 650 jauge carburant sans soudure Empty
MessageSujet: Re: deauville 650 jauge carburant sans soudure   deauville 650 jauge carburant sans soudure EmptyLun 4 Juil 2022 - 20:24

Super merci, avec les photos c'est super Excellent !

Par contre tu ne nous as pas mis la référence du matériel dont tu t'es servi ! Je suis vert !

Ou peut-on le trouver ? Je n'ai pas compris

C'est clair que ce sont des éléments qu'on aurait aimé avoir d'origine.
D'autant que ce n'est pas si couteux... économie de bouts de chandelles Tanpis !

J'ai pensé une époque à vouloir rajouter ce genre d'équipement, mais
je les aurais surement placé de chaque coté, à niveau avec les compteurs,
même si ça prendrait sur la place des haut-parleurs (dont je me fiche).

Ton montage sur le guidon est astucieux.
Revenir en haut Aller en bas
https://www.v2-honda.com
micool


micool

Masculin Nombre de messages : 19
Age : 59
Localisation : Haute-Marne
Prénom : Jean-Michel
Moto(s) : Deauville 650 de 2004
Date d'inscription : 16/04/2022

deauville 650 jauge carburant sans soudure Empty
MessageSujet: Re: deauville 650 jauge carburant sans soudure   deauville 650 jauge carburant sans soudure EmptyLun 4 Juil 2022 - 21:29

Je ferais un petit listing avec les pièces le tarif et les sites d'achat.
J'avais aussi pensé mettre les manomètres à l'emplacement des haut-parleurs, mais il fallait faire des découpes propres et je n'ai pas voulu me lancer.
Le fait d'avoir reculé le guidon m'a offert cette option, car une fois en place les supports viennent à un petit centimètre du bord des compteurs lorsqu'on braque à fond. Nickel.

Revenir en haut Aller en bas
DiBingo

Premier inscrit
Premier inscrit
DiBingo

Masculin Nombre de messages : 41204
Age : 55
Localisation : Hérault
Prénom : Manu
Moto(s) : Multi V2 Honda
Date d'inscription : 27/08/2008

deauville 650 jauge carburant sans soudure Empty
MessageSujet: Re: deauville 650 jauge carburant sans soudure   deauville 650 jauge carburant sans soudure EmptyMar 5 Juil 2022 - 12:19

Peut-être aussi possible de rajouter les cadrans de part et d'autre du bloc compteur ? Doute

A même hauteur, sans recouper l'emplacement des Haut-parleurs, puisque le bloc compteur dépasse.
Revenir en haut Aller en bas
https://www.v2-honda.com
micool


micool

Masculin Nombre de messages : 19
Age : 59
Localisation : Haute-Marne
Prénom : Jean-Michel
Moto(s) : Deauville 650 de 2004
Date d'inscription : 16/04/2022

deauville 650 jauge carburant sans soudure Empty
MessageSujet: Re: deauville 650 jauge carburant sans soudure   deauville 650 jauge carburant sans soudure EmptySam 9 Juil 2022 - 9:45

Listes des pièces utilisées :
Jauge essence :
https://www.amazon.fr/gp/product/B0972SXWBW/ref=ppx_yo_dt_b_asin_image_o02_s00?ie=UTF8&psc=1

27,23€

support manometre :

https://fr.aliexpress.com/item/33048694802.html?spm=a2g0o.order_list.0.0.5c0e5e5b5ln5pp&gatewayAdapt=glo2fra

1,23€

manométre niveau essence :

https://www.amazon.fr/Tomshi-Carburant-Universelle-Num%C3%A9Rique-R%C3%A9Tro-%C3%A9Clairage/dp/B0B5R2LDTS/ref=sr_1_2?__mk_fr_FR=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=3I57OAPOV2CIW&keywords=Olivine+Jauge+de+Carburant+Marine+Universelle+Jauge+de+Niveau+de+Carburant+Num%C3%A9Rique+Compteur+de+Carburant+%C3%A9Tanche+R%C3%A9Tro-%C3%A9Clairage+7+Couleurs+52Mm+12+V%2F24+V+A&qid=1657350093&s=automotive&sprefix=olivine+jauge+de+carburant+marine+universelle+jauge+de+niveau+de+carburant+num%C3%A9rique+compteur+de+carburant+%C3%A9tanche+r%C3%A9tro-%C3%A9clairage+7+couleurs+52mm+12+v%2F24+v+a+%2Cautomotive%2C217&sr=1-2

25,50€

Ce manomètre n'est pas le moins cher mais il permet de s'adapter avec un bouton sur l'arrière au 4 type de jauges existantes (fonction de leur résistance et plage totale).
On peut en plus on peut choisir la couleur du rétroéclairage.


Dernière édition par micool le Sam 9 Juil 2022 - 18:46, édité 1 fois
Revenir en haut Aller en bas
DiBingo

Premier inscrit
Premier inscrit
DiBingo

Masculin Nombre de messages : 41204
Age : 55
Localisation : Hérault
Prénom : Manu
Moto(s) : Multi V2 Honda
Date d'inscription : 27/08/2008

deauville 650 jauge carburant sans soudure Empty
MessageSujet: Re: deauville 650 jauge carburant sans soudure   deauville 650 jauge carburant sans soudure EmptySam 9 Juil 2022 - 13:53

Tu as mis deux fois le même lien du mano ? Je n'ai pas compris

Manque le système de jauge dans le réservoir non ?
Revenir en haut Aller en bas
https://www.v2-honda.com
micool


micool

Masculin Nombre de messages : 19
Age : 59
Localisation : Haute-Marne
Prénom : Jean-Michel
Moto(s) : Deauville 650 de 2004
Date d'inscription : 16/04/2022

deauville 650 jauge carburant sans soudure Empty
MessageSujet: Re: deauville 650 jauge carburant sans soudure   deauville 650 jauge carburant sans soudure EmptySam 9 Juil 2022 - 18:47

tu es plus vigilant que moi.
J'avais raté un copier coller.

Désolé.
Revenir en haut Aller en bas
DiBingo

Premier inscrit
Premier inscrit
DiBingo

Masculin Nombre de messages : 41204
Age : 55
Localisation : Hérault
Prénom : Manu
Moto(s) : Multi V2 Honda
Date d'inscription : 27/08/2008

deauville 650 jauge carburant sans soudure Empty
MessageSujet: Re: deauville 650 jauge carburant sans soudure   deauville 650 jauge carburant sans soudure EmptyDim 10 Juil 2022 - 3:43

Merci ! A nous deux on y arrive !

J'ai même corrigé le prix que tu annonçais pour le système de jauge. Bravo !
Revenir en haut Aller en bas
https://www.v2-honda.com
leskoi


leskoi

Masculin Nombre de messages : 234
Age : 62
Localisation : 95320
Prénom : Philippe
Moto(s) : VT500E/650NTV (hs)/ 125 SL
Date d'inscription : 13/10/2011

deauville 650 jauge carburant sans soudure Empty
MessageSujet: Re: deauville 650 jauge carburant sans soudure   deauville 650 jauge carburant sans soudure EmptyDim 18 Sep 2022 - 23:25

Super montage, Bravo !
Reste à savoir si je vais avoir le courage de me lancer. Doute
Revenir en haut Aller en bas
DiBingo

Premier inscrit
Premier inscrit
DiBingo

Masculin Nombre de messages : 41204
Age : 55
Localisation : Hérault
Prénom : Manu
Moto(s) : Multi V2 Honda
Date d'inscription : 27/08/2008

deauville 650 jauge carburant sans soudure Empty
MessageSujet: Re: deauville 650 jauge carburant sans soudure   deauville 650 jauge carburant sans soudure EmptyDim 18 Sep 2022 - 23:33

Vas-y mon Philippe ! fais toi plaizzzz ! Viens dans mes bras
Revenir en haut Aller en bas
https://www.v2-honda.com
